Fetal-Doppler / Gefäss-Doppler

Eine neue Dimension in Bild und Ton

Seit mehr als 4 Jahrzehnten sind die Huntleigh sonicaid Fetalmonitore Vorreiter in Sachern Technologie und Innovation. Dieses Know How ist die Grundlage der Entwicklung der neuen digitalen Doppler-Plattform. Die neu entwickelte Doppler-Generation vereint modernste Sondentechnologie mit digitaler Signalverarbeitung.

Das Ergebnis? Hervorragende digitale Audio-Qualität dank effektiver Rauschunterdrückung durch unser Dynamic Digital Noise Reduction System (DDNR) und Gelfilter.
Die neuesten Algorithmen optimieren die FHR-Funktion, und das hochauflösende Farb-Display zeigt eine klare und lesbare Darstellung der FHF Frequenz, sowie der FHF Kurven. Doppler-Audioaufnahme, Überprüfung der FHF Kurve am Bildschirm und Playback sind nur einige der Funktionen dieses innovativen digitalen Dopplers.

SR2 und SR3

Fetal-Doppler mit Frequenz- und Kurvenanzeige, sowie wasserfester 2 MHz oder 3 Mhz Sonde.
Diese hoch sensitiven digitalen Fetal-Doppler sind für die Überwachung der fetalen Herzfrequenz in allen Phasen der Schwangerschaft geeignet. Die SR2 / SR3 Fetal-Doppler können bereits zwischen der 8. und 10. SSW eingesetzt werden. Die wasserfesten (IPX7) Sonden sind auf die hoch sensitive FHR-Erkennung, sowohl bei regulären als auch bei Wassergeburten ausgelegt.

Fester Sondenanschluß: 2 MHz (SR2) oder 3 MHz (SR3) Die 2 MHz Sonde ist als Allzwecksonde für alle Phasen der Schwangerschaft geeignet. Die 3 MHz Sonde wird von vielen Klinikern in den frühen Phasen der Schwangerschaft bevorzugt.

SRX

Doppler mit Frequenz- und Kurvenanzeige und austauschbaren Sonden. Einsetzbar für den Gefäß Diagnostischen- und / oder den  Geburtshilflichen Bereich.

Funktionsweise wie bei oben genannten Modellen, aber zur Verwendung mit austauschbaren, nicht wasserfesten Sonden. Der SRX kann mit allen XS-Sonden verwendet werden. Dies schließt auch die 2 MHz & 3 MHz Sonden für die Geburtshilfe mit ein. Gefäßsonden können zur Ultraschalluntersuchung des venösen und arteriellen Blutflusses verwendet werden (z. B. Nabelschnur- / Gebärmutterarterie).

Dokumentation

Bei herkömmlichen Fetal-Dopplern müssen die Ergebnisse manuell erfasst werden. Diese Notizen sind dann der einzige Beleg, dass die Auskultation durchgeführt wurde. Heute müssen jedoch zunehmend alle Einzelschritte einer Untersuchung oder eines Verfahrens im Rahmen einer Schwangerschaft in elektronischer Form dauerhaft und nachvollziehbar dokumentiert und zentral archiviert werden.

Über den USB-Port können die neuen digitalen Fetal-Doppler an die Sonicaid CTG Viewing- & Archivierungssoftware angebunden werden. Das bedeutet, die dauerhafte Dokumentation von Untersuchungen erfolgt unmittelbar in der Patientenakte der Mutter. Audio- und FHR-Daten werden entweder in Echtzeit in das System direkt eingespeist oder zunächst lokal im Gerät gespeichert und später in das System übertragen.

Eigenschaften

Sofortige Darstellung der fetalen Herzfrequenz und  der Kurve

• Einfaches Umschalten zwischen numerischer Darstellung  (BIG) und Kurvendarstellung (TRACE).

Speicherung und Playback

• FHR-Kurven und Audiodateien können im Gerät   gespeichert werden.

Aufladbar

• Das Gerät wird über einen USB-Port aufgeladen, d. h.  geringe Betriebskosten, kein Austausch von Batterien.

Dokumentation

• Kurven und Audiodateien werden in unserem  Softwarepaket gespeichert und dokumentieren so die  intermittierende Auskultation.

Schulungsressource

• Auf der SD-Karte abgespeicherte Dateien können zu  Schulungs- und Demonstrationszwecken verwendet  werden.

Echtzeituhr

• Alle gespeicherten Daten werden mit Datums- und  Zeitstempel versehen und belegen so jede Untersuchung.

Timer für die Wehenauskultation

• Bei Patientinnen mit geringem Risiko kann ein praktischer  Timer auf 15-minütige Intervalle gesetzt werden, wenn die  Leitlinien eine Doppler-Untersuchung in viertelstündlichen  Abständen empfehlen.

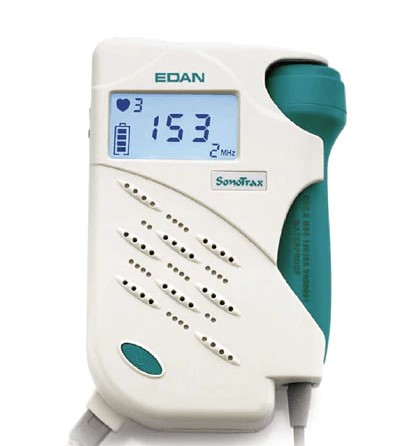

Eigenschaften

• Handlicher Fetal Doppler
• Stufenlose Lautstärkeregelung für die Herztöne
• Mit 3,5 mm Kopfhöreranschluss oder zum Anschluss an eine Audio-Aufnahmequelle
• LCD - Display: Anzeige des Batteriezustands sowie der Herzfrequenz
• wasserfeste Sonde mit 2 MHz und ca. 1,5m Kabel

Eigenschaften

• automatische FHR Erkennung
• gut ablesbares LCD-Display
• eingebauter Lautsprecher
• 3.5mm Kopfhörer-/Lautsprecheranschluss
• Batteriestatus Anzeige
• stufenverstellbarer Lautstärkenregler
• Betriebsmodus: Echtzeit FHR Anzeige
• unterbrechungsfreier Betrieb bis zu 15 Stunden
• Sonde mit 2.5 MHz

Zubehör

• 2x AA 1,5V Alkaline Batterien
• Bedienungsanleitung (englisch)

Gefässuntersuchung der nächsten Generation

Seit mehr als 3 Jahrzehnten sind die Huntleigh Gefäß-Doppler Vorreiter in technologischer Innovation. Diese Erfahrung ist auch in die Entwicklung der digitalen Plattform für unser jüngstes Doppler-Portfolio geflossen. Der DMX ist konsequent auf die Optimierung von Effizienz und Effektivität der klinischen Diagnostik ausgerichtet. Das Ergebnis? Doppler, die in Qualität und Leistung unerreicht sind. Die bidirektionale Dopplerkurve wird aus dem digitalen Doppler-Spektrum erstellt. Damit erhält der Arzt eine objektive Evidenz zur Unterstützung der Diagnose von Gefäßerkrankungen, die andere Doppler nur selten bieten.

Die Huntleigh Algorithmen optimieren sowohl die Darstellung der Dopplerkurven, als auch die Wiedergabe des Ströumgsgeräusches durch unseren innovativen Rauschfilter (Dynamic Digital Noise Reduction - DDNR). Der automatische Gelfilter reduziert die sonst störenden Ankoppelgeräusche. Doppler-Audioaufnahme und Playback sind nur zwei der Funktionen dieses innovativen Digital-Dopplers.

Eigenschaften

Echtzeit Kurvendarstellung bietet visuelle Evidenz

• Ein Unterschied, den man sehen kann: Visuelle Darstellung ist ein effizientes Hilfsmittel.

Optimierte Audioausgabe

• Das Huntleigh DNNR-System eliminiert vollständig jegliches Hintergrundrauschen und sorgt so für eine einwandfreie Wiedergabe der Strömungsgeräusche. Diese Klarheit ermöglicht es dem Arzt auch kleine Gefäße oder Strömungssignale zu orten, die andere Doppler häufig nicht wiedergeben.

Aufladbar

• Das Gerät wird über einen USB-Port aufgeladen, d. h. geringe Betriebskosten, kein Austausch von Batterien.

Echtzeituhr

• Alle gespeicherten Daten werden mit Datums- und Zeitstempel versehen und belegen so jede Untersuchung.

Schulungsressource

• Auf der SD-Karte gespeicherte Dateien können zu Schulungszwecken eingesetzt werden, z. B. zur Darstellung des Beziehung zwischen Dopplerkurven und Strömungsgeräuschen.

Bitte wählen Sie als Zubehör zwischen den folgenden Sonden:

• High Sensitivity 4MHz Sonde
• High Sensitivity 5MHz Sonde
• High Sensitivity 8MHz Sonde
• High Sensitivity 10MHz Sonde
• High Sensitivity Easy 8 Widebeam 8MHz Sonde

Der Huntleigh Dopplex D900 ist ein kostengünstiger ungerichteter Taschendoppler, der nur über eine Audiofunktion verfügt und überwiegend in der medizinischen Grundversorgung zur ABI-Messung eingesetzt wird.

Eigenschaften D900 ohne Sonde

• Klare Strömungsgeräusche
• Kompatibel mit allen hoch sensitiven Doppler Sonden der XS-Reihe
• Audio-Ausgang
• Große Tragetasche

Der Dopplex SD2 liefert dem Gefäßspezialisten bidirektionale Dopplerkurven, einschließlich der Anzeige der Flussrichtung. Er ist ideal für die komplexe Doppler Untersuchung der unteren Extremitäten.

Eigenschaften SD2 ohne Sonde

• Bietet bidirektionale Strömungsinformationen
• Kompatibel mit allen hoch sensitiven Doppler Sonden der XS-Reihe
• Stereo-Audio-Ausgang
• Große Tragetasche

Bitte wählen Sie als Zubehör zwischen den folgenden Sonden:

• High Sensitivity 4MHz Sonde
• High Sensitivity 5MHz Sonde
• High Sensitivity 8MHz Sonde
• High Sensitivity 10MHz Sonde
• High Sensitivity Easy 8 Widebeam 8MHz Sonde

Das vielseitige und besonders handliche Gerät erlaubt eine schnelle und einfache, aber trotzdem hocheffektive Untersuchung von arteriellen und venösen Erkrankungen.

Eigenschaften

• Hochwertiger Lautsprecher
• Lautstärkeregelung
• Kopfhöreranschluss
• Batteriebetrieb mit E-Block 9 V bis zu 4 Std.
• Automatische Abschaltung
• Garantie: 24 Monate

Zubehör

mit 8 Mhz Sonde für periphere Gefässe

und 4 Mhz Sonde für tiefere Gefässe

Masse: 140 x 90 x 30 mm 5648668
