CARDIAX

Modernste Mikroelektronik kombiniert mit kardiologisch ausgerichteter Software – das CARDIAX PC-EKG ist der ideale Baustein für einen hochwertigen 12-Kanal EKG-Arbeitsplatz. Konsequent wird den Anforderungen modernster PC-Technik Rechnung getragen. Der integrierte USB-Anschluß zur Datenübertragung und Stromversorgung ermöglicht auch den mobilen Laptop- Einsatz. Zur Messung der Sauerstoffsättigung ist CARDIAX auch mit eingebautem Pulsoximetrie-Modul verfügbar. Patienten-Datenbank und Schnittstellen z. B. GDT/HL7 zur Praxis-/Klinik-EDV sind ebenso selbstverständlich wie die problemlose Integration in vorhandene Netzwerkumgebungen

Eigenschaften

• Einfache, benutzerfreundliche Software mit vielen Funktionen
• 12-Kanal, Frank, Nehb
• EKG Monitoring
• Intervall/kontinuierliche EKG-Speicherung
• EKG-Darstellung/EKG-Vergleich
• Vermessung/Interpretation
• Herzratenvariabilität (HRV)
• Arrhythmiedetektion
• 2D/3D EKG-Vektor
• Notfall-EKG-Funktion
• EKG-Reportübertragung via Internet
• GDT/HL7-Schnittstelle

EKG-Monitoring

Bis zu 12 frei wählbare Ableitungen können auf dem Monitor gleichzeitig dargestellt werden. Mit einem Tastendruck wird ein komplettes Ruhe-EKG aufgezeichnet - die Speicherung beliebig langer 12-Kanal-EKGs ist zusätzlich möglich. EKG-Amplitude und Geschwindigkeit sind einstellbar

2D/3D EKG-Vektor

Für spezielle kardiologische Fragestellungen kann bei einer EKG-Ableitung nach FRANK oder nach der 12-Kanal Standard Ableitung der EKG Vektor sowohl 2-dimensional wie auch 3-dimensional dargestellt werden. Der Betrachtungswinkel und die Vergrößerung sind frei wählbar und die zeitliche Darstellung der Erregungsausbreitung ist stufenlos veränderbar

EKG-Darstellung/EKG Vergleich

Die gespeicherten Ruhe-EKGs und Belastungs-EKGs können für die Auswertung in verschiedenen Ansichten, Papiergeschwindigkeiten und Amplituden dargestellt werden. Ein Vergleich von bis zu 6 Ruhe-EKGs eines Patienten oder den Belastungsstufen einer Ergometrie ermöglicht eine komfortable Auswertungsmöglichkeit sowie eine effiziente Therapiekontrolle

Ergometrie

Die Ergometrie wird mit automatischer Steuerung des Ergometers, kontinuierlicher EKG-Speicherung und Darstellung der ST- und Median-Veränderungen durchgeführt. Das gesamte EKG kann in der Auswertung zusammen mit der Herzfrequenz, den Blutdruckwerten und der 12-Kanal ST-Vermessung grafisch und tabellarisch aufgerufen werden. Der Median zeigt die QRS-Veränderung jeder EKG-Ableitung

Herzratenvariabilität (HRV)

Die Herzratenvariabilität wird beim Ruhe-EKG ab einer kontinuierlichen EKG-Speicherung von 2 Minuten und bei einer Ergometrie nach 2 Minuten Aufnahmedauer berechnet. Die HRV-Werte und HRV-Grafiken können während der Untersuchung und in der Auswertung angezeigt werden. Die Ansicht kann zwischen Zeit- und Frequenzdarstellung sowie zu den aufgetretenen Extrasystolen hin gewechselt werden

Vermessung/Interpretation

Alle relevanten Parameter der automatischen EKG-Vermessung werden in übersichtlicher Form dargestellt, zusätzlich steht ein elektronisches EKG-Lineal für die manuelle EKG-Vermessung zur Verfügung. Das Interpretationsprogramm erstellt Diagnosevorschläge altersabhängig für Kinder und Erwachsene

Lieferumfang

USB Version Preis CHF 2860.00

Artikelnummer 120235

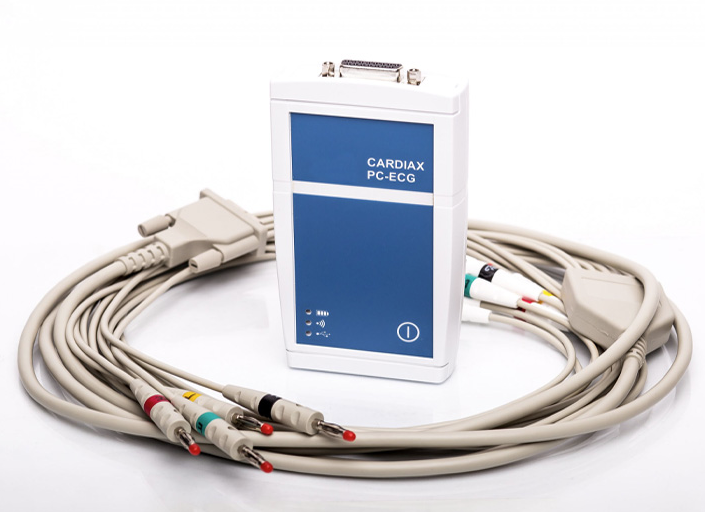

CARDIAX 6/12 Kanal PC-EKG

USB-Kabel

10-adriges EKG-Patientenkabel mit Druckknopfadapter für die Verwendung von EKG-Einmalelektroden oder EKG-Klammern- und EKG-Saugelektroden

Bedienungsanleitung

WiFi-/USB-Version Preis CHF 3180.00

Artikelnummer 118681

CARDIAX 6/12 Kanal PC-EKG

WiFi-Dongle

USB-Kabel

10-adriges EKG-Patientenkabel mit Druckknopfadapter für die Verwendung von EKG-Einmalelektroden oder EKG-Klammern- und EKG-Saugelektroden

Tragetasche mit Schultergurt

Bedienungsanleitung

Lieferkosten nach Aufwand und Absprache

CARDIAX

CARDIAX Netzwerk-Software Preis CHF 520.00

Artikelnummer 118899

Benutzung der Cardiax Software im Netzwerk. Betrachtung aller gespeicherten Untersuchungen an allen Computern im Praxis-Netzwerk. Kein Limit der Client-Computer. Auswertung ist auch über einen Terminal-Server möglich

CARDIAX Ergometrie-Software ERGOSOFT

Preis CHF 780.00

Artikelnummer 118334

Der gesamte Belastungsverlauf kann zusammen mit Herzfrequenz, Blutdruckwerten und der vollständigen 12-Kanal ST-Vermessung grafisch und tabellarisch aufgerufen werden. Die integrierte Median-Darstellung zeigt zusätzlich die Veränderung in jeder EKG-Ableitung. Die Herzratenvariabilität (HRV) kann während der Ergometrie angezeigt werden. Eine Steuerung von Ergometern (z. B. Ergosana, Ergoline, ErgoFit etc) oder Laufbänder (z. B. Daum, HP-Cosmos etc) und automatische Blutdruckübernahme ist enthalten

CARDIAX Net-Online-Software Preis CHF 520.00

Artikelnummer 1331

Ein Ruhe-EKG oder eine Ergometrie kann innerhalb des Praxisnetzwerks in anderen Räumen auf dem Monitor verfolgt werden. Es werden alle 12-EKG-Kanäle sowie ggf die Ergometriedaten übertragen

Patientenzubehör Ruhe-EKG CARDIAX

Preis CHF 385.00

Artikelnummer 1334

Mit dem Patientenzubehör in der Ruhe-EKG Version kann das EKG ohne Sauganlage über ein EKG-Patientenkabel abgenommen werden.

Lieferung mit 10-adrigem EKG-Patientenkabel, 6 Brustwand Saugelektroden, 4 Extremitätenklammern, 1 Flasche EKG-Gel

Patientenzubehör Ruhe-EKG+Ergometrie CARDIAX Preis CHF 455.00

Artikelnummer 1335

Mit dem Patientenzubehör kann das EKG auch ohne Sauganlage über ein EKG-Patientenkabel abgenommen werden. Das Ruhe-EKG wird mit den Saugelektroden und Extremitätenklammern durchgeführt. Die Ergometrie wird mit den Druckknopfadaptern und Einmalelektroden durchgeführt

Lieferumfang mit 10-adriges EKG-Patientenkabel, 4mm Bananenstecker, 6 Saugelektroden, 4 Extremitätenklammern, 10 Druckknopfadaptern 4mm

1 Flasche EKG Kontaktspray

EKG-Patientenkabel 4mm Bananenstecker

Preis CHF 260.00

Artikelnummer 1336

10-adrig

EKG-Patientenkabel Druckknopfversion

Preis CHF 260.00

Artikelnummer 1337

10-adrig

EKG-Patientenkabel Klammeradapter

Preis CHF 260.00

Artikelnummer 1338

10-adrig

EKG-Patientenkabel WiFi-Version Preis CHF 260.00

Artikelnummer 118700

10-adrig, Druckknopfversion

CARDIOLINE Artikelnummer KTCH30000

TouchECG Paket Windows HD + ist ein 12-Kanal-PCElektrokardiograph, der EKG für Erwachsene und Kinder anzeigt, erfasst, druckt und speichert. Außerdem werden die wichtigsten globalen EKG-Parameter berechnet.

Das Gerät kann mit dem optionalen 12-Kanal- Interpretationsalgorithmus Glasgow geliefert werden, der

spezifische Kriterien für Patienten unterschiedlichen Alters, Geschlechts und Ethnie enthält.

TouchECG Paket Windows HD+ ermöglicht die gleichzeitige Anzeige von 12 Kanälen auf dem

Bildschirm und des Rhythmusstreifens für die kontinuierliche Erfassung (bis zu 30 Minuten). Das Gerät kann mit der DICOM®-Funktion konfiguriert werden. Unterstützt SCP-, PDF-, GDT-Datenübertragung und HL7-Protokoll (optional). Es ist in das EKG-Managementsystem Cardioline ECGWebApp zur

Bearbeitung und Speicherung integriert. Das Gerät kann auf jedem PC, Tablet oder Notebook installiert werden.

Unterstützte Druckformate sind: Standard oder Cabrera 3x4, 3x4 + 1 Rhythmusleitungen, 3x4 + 3 Rhythmusleitungen, 6x12 oder 12 Kanäle im Automatikmodus und 3, 6 oder 12 kontinuierliche Druckkanäle

Lieferkosten nach Aufwand und Absprache
