SCHMITZ Artikelnummer 114.8500.0, Artikelnummer 114.8600.0, Artikelnummer 114.8700.0

Die neue Generation gynäkologischer Untersuchungsstühle
arco - Optimierte Nutzung, hoher Komfort, erstklassiges Design

Ergonomisch

Kopfteil-, Rücken- und Sitzpolster sind beim arco besonders gewölbt und bieten zusammen mit dem individuell anpassbaren Kopfpolster mit Magnetbefestigung der Patientin ein angenehmes und komfortables Sitzgefühl. Mit einer Aufstiegshöhe von nur 550mm können auch ältere oder körperlich eingeschränkte Patienten bequem im arco Platz nehmen, die Sitzposition bleibt auch in tiefster Stellung waagerecht

Stark

Ausgelegt auf eine Arbeitslast von 250kg bietet der Stuhl viel Sicherheit und Behandlungsmöglichkeiten auch für adipöse Patientinnen

Zeitsparend

Eine optimierte Verstellgeschwindigkeit und bis zu vier frei wählbare Memorypositionen (modellabhängig) sorgen für eine rasche Einstellung in die gewünschte Position
Funktionell

Der tiefe Gynausschnitt von 155mm bietet verbesserten Zugang zum Untersuchungsfeld. Die Sekretschale bleibt auch bei Beckenhochlagerung in der Waage.
Mobil

Verdeckte Rollen (optional) machen den arco Untersuchungsstuhl zu einer mobilen Einheit, für eine flexible Nutzung von Behandlungsbereich und Raumausstattung. Die Zentralfeststellung sorgt für eine schnelle und sichere Positionierung.

Hygienisch

Ebene, geschlossene Flächen und der Verzicht auf Ecken und Kanten gewährleisten optimierte hygienische Voraussetzungen und eine einfache Reinigung. Sogar der Bereich unter dem arco kann durch seine Mobilität (optional) gereinigt werden.

Serienmässige Ausstattung

• mit Fuss- und Handbedienung
• Sitz-, Rücken- und Kopfteilpolster ergonomisch gepolstert
• Sekretschale aus Chromnickelstahl im Kunststoffrahmen. In fester Positionierung pendelnd gelagert, herausnehmbar, 325x175x65mm (BxLxH), 2.5 Liter Volumen
• Magazin zur Aufnahme von 400 oder 500mm breiten Papierrollen, max Durchmesser 140mm, Papier abrollbar über Rückenlehne und Sitzpolster oder nur über das Sitzpolster
• Kunststoffverkleidung silbergrau, Rahmen pulverbeschichtet nach Farbkarte, Polsterbezug nach Farbkarte
• mit Beinlagerungsaufnahme, hiermit können Fussstützen oder Beinhalter nach Göpel mit integriertem Handgriff schnell entnommen oder einzeln waagerecht geschwenkt werden (entfällt bei Seitenschienen)
• Anschlusskabel 3m mit Netzstecker, Anschluss 100-240V, 50/60Hz, max 0.94kW. Länderspezifische Ausführungen auf Anfrage
• Nettogewicht je nach Modell ca 96kg bis ca 100kg. Sichere Arbeitslast 250kg

Hand- und Fussbedienung (siehe Bild)

• flexible Positionierung der herausnehmbaren Fußbedienung für entspanntes und bequemes Arbeiten
• Speicherung und Abrufen von bis zu 4 Memory-Positionen
• sanfter Anlauf der Stuhlbewegungen
• Steuerung aller Bewegungsabläufe über Fuss- und Handbedienung

Verstellfunktionen und Masse siehe Bild

Technische Daten siehe Bild

Modelle

arco 100 Untersuchungs- und Behandlungsstuhl

Artikelnummer 114.8500.0

Beckenhochlagerung elektromotorisch, Rückenteil im feststehenden Winkel (50°) mit dem Sitzteil verbunden. Sitzhöhe durch Beckenhochlagerung verstellbar von 550mm bis 1000mm. Aktivierung der Verstellfunktionen über Fussbedienung

arco 100 M Untersuchungs- und Behandlungsstuhl

Artikelnummer 114.8600.0

Ausführung wie Artikelnummer 114.8500.0, jedoch zusätzlich mit Memory-Funktion für 2 Positionen. Aktivierung der Verstellfunktionen sowie der Memory-Funktionen über Hand- und Fussbedienung

arco 200 M Untersuchungs- und Behandlungsstuhl

Artikelnummer 114.8700.0

Ausführung wie Artikelnummer 114.8500.0 jedoch zusätzliche Memory-Funktion für 4 Positionen, Beckenhochlagerung und Fussstützen (Zubehör) elektromotorisch verstellbar, Rückenteil im feststehenden Winkel (50°) mit dem Sitzteil verbunden, Sitzhöhe durch Beckenhochlagerung verstellbar von 550mm bis 1000mm. Aktivierung der Verstellfunktionen sowie der Memory-Funktionen über Hand- und Fussbedienung

Katalog

Produktkonfigurator

Alle Grundtypen sind ohne Beinlagerungssystem; bitte wählen Sie aus 3 Möglichkeiten

Lieferkosten nach Aufwand und Absprache

SCHMITZ Artikelnummer 101.0456.0

Beinlagerungssystem

Fussstützenpaar mit integriertem Handgriffbügel, pulverbeschichtet nach Farbkarte, schwenk- und feststellbar. Inkl Schutzüberzüge aus durchsichtigem Kunststoff für die Fussplatten

SCHMITZ Artikelnummer 101.0457.0

Beinlagerungssystem

Beinhalterpaar nach Göpel mit integriertem Handgriffbügel, pulverbeschichtet nach Farbkarte, Integralschaumpolster silbergrau, mit Festschnallgurten, Stange aus Chromnickelstahl 18/10

SCHMITZ Artikelnummer 101.0459.0, Artikelnummer 101.1670.0,

Artikelnummer 101.0461.0, Artikelnummer 101.0462.0

Beinlagerungssystem
Beinhalter nach Göpel 1 Stück Preis CHF 665.00

Artikelnummer 101.0459.0

Integralschaumpolster in silbergrau, mit Festschnallgurt, Stange aus Chromnickelstahl 18/10, ohne Spannkloben (bitte Seitenschienenpaar Artikelnummer 101.0461.0 und Spannkloben Artikelnummer 101.1670.0 berücksichtigen)

Spannkloben 1 Stück Preis CHF 360.00

Artikelnummer 101.1670.0

drehbar, aus Chromnickelstahl 18/10, zur Montage auf Seitenschienenpaar (Artikelnummer 101.0461.0)

Seitenschienenpaar 290mm Preis CHF 400.00

Artikelnummer 101.0461.0

für das Sitzteil, aus Chromnickelstahl 25x10mm, 290mm lang

Seitenschiene 1 Stück 150mm Preis CHF 154.00

Artikelnummer 101.0462.0

für das Sitzteil, aus Chromnickelstahl 25x10mm, 150mm lang

SCHMITZ Artikelnummer 101.0473.0, Artikelnummer 101.0474.0

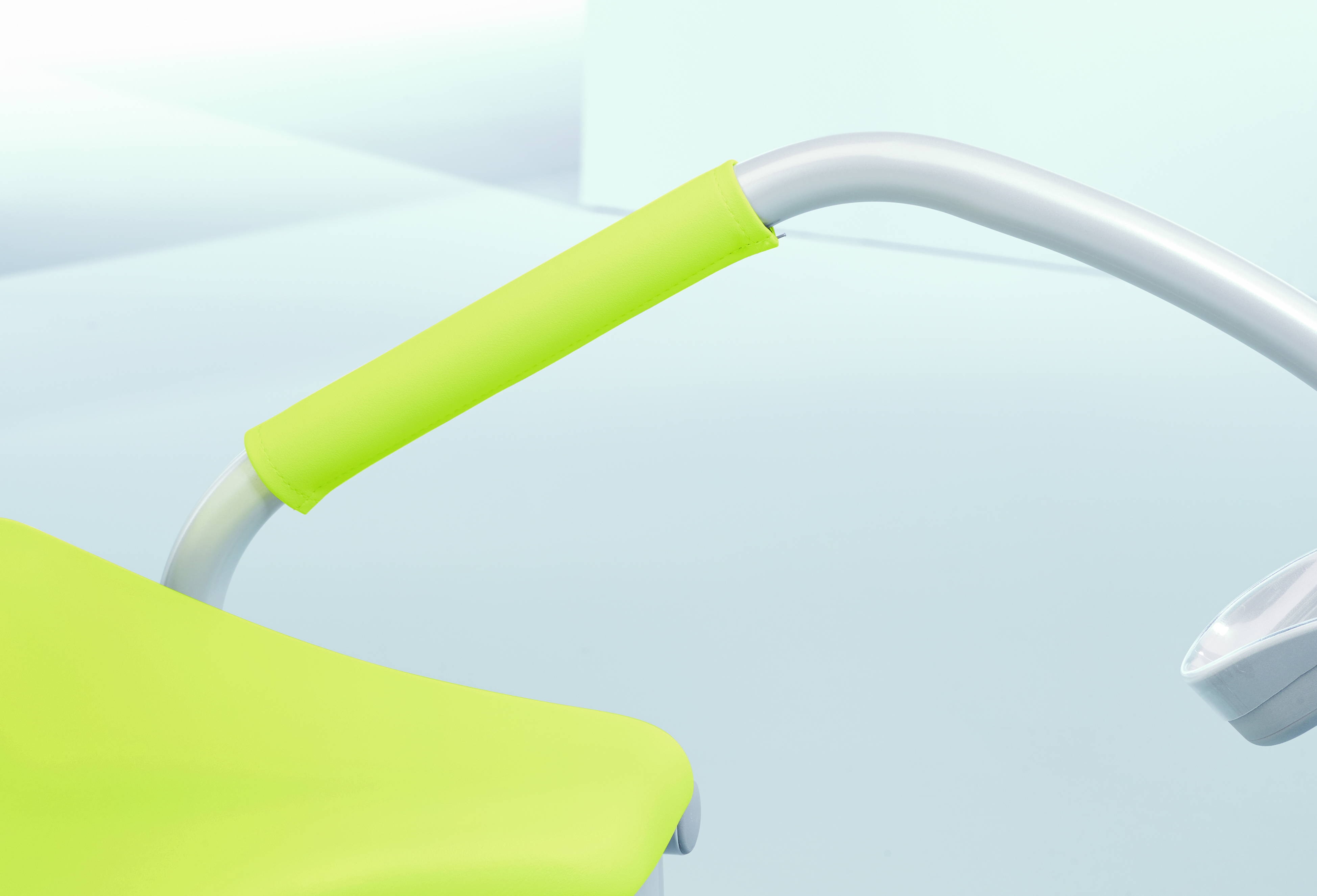

Kunstlederbezugpaar Preis CHF 144.00
Artikelnummer 101.0473.0
für die Handgriffbügel der Fussstützen, mit Reissverschluss, nach Farbkarte

Kunstlederbezugpaar Preis CHF 144.00

Artikelnummer 101.0474.0
für die Handgriffbügel der Beinhalter nach Göpel, mit Reissverschluss, nach Farbkarte

SCHMITZ Artikelnummer 101.0472.1, Artikelnummer 101.0475.0, Artikelnummer 101.0476.0

Kopfpolster Preis CHF 245.00

Artikelnummer 101.0472.1

mit Gurtbefestigung, Kunstlederbezug nach Farbkarte

Schutzüberzügepaar Preis CHF 88.00

Artikelnummer 101.0475.0

aus durchsichtigem Kunststoff für die Fussstützplatten

Schutzbezug Preis CHF 142.00

Artikelnummer 101.0476.0
für das Sitzpolster

SCHMITZ Artikelnummer 101.0489.0

500mm breit, für das integrierte Magazin

SCHMITZ Artikelnummer 101.0495.0

Sekretschale mit Komforthalterung aus Edelstahl, im Kunststoffrahmen, immer in waagerechter Position, ausziehbar und herausnehmbar 325x175x65mm (BxLxH), 2.5 Liter Volumen

SCHMITZ Artikelnummer 101.0467.0

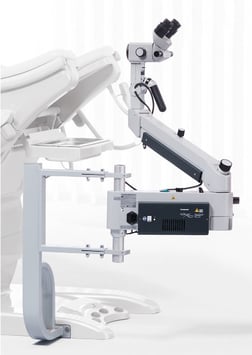

Kolposkophalterung (ohne Kolposkop) für die Systeme Leisegang, Leica, Kaps und Zeiss. Rechts oder links montierbar

Für die Systeme KAPS und ZEISS bitte Anschlussrohr mit Klemmhalter beim Kolposkophersteller mitbestellen

SCHMITZ Artikelnummer 101.0469.0, Artikelnummer 101.0468.0

Fussbügel für den Arzt Preis CHF 314.00

Artikelnummer 101.0469.0

aus Sicht des Patienten links montiert

Fussbügel für den Arzt Preis CHF 314.00

Artikelnummer 101.0468.0

aus Sicht des Patienten rechts montiert (kein Bild)

SCHMITZ Artikelnummer 101.0483.0, Artikelnummer 101.0481.0

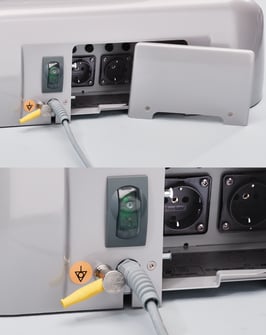

2 Steckdosen Preis CHF 375.00

Artikelnummer 101.0483.0

wie Steckdosen Artikelnummer 101.0482.0, jedoch Schweizer Ausführung.

Nachrüstung nicht möglich

Potentialausgleichsbuchse Preis CHF 128.00

Artikelnummer 101.0481.0

SCHMITZ Artikelnummer 101.0487.0, Artikelnummer 101.0488.0

LED Ambientebeleuchtung Preis CHF 558.00

Artikelnummer 101.0487.0

beidseitige LED-Beleuchtung oberhalb der Farbblende. Farbauswahl aus 13 verschiedenen Farben, wechselbar über Schalter unter der Farbblende, abgestimmter Farbton voreingestellt auf die gewählte Polsterfarbe (weisses LED-Licht bei braunem, schwarzem und grauem Polsterfarbton)

Farbblende Preis CHF 95.00

Artikelnummer 101.0488.0

farbige Blende, optisch passend zur Polsterfarbe
