vidan®2 Videokolposkop
SCHMITZ
Präzise, lichtstark, komfortabel: Das vidan2 ist das weltweit erste Full-HD Videokolposkop mit integriertem 21.5 Zoll Monitor

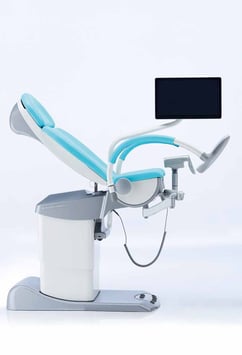

Videokolposkop vidan2 integriert
SCHMITZ Artikelnummer 113.0007.0, Artikelnummer 113.0014.0
Das erste integrierte Full-HD Videokolposkop mit Touchscreen-Monitor
Das technisch weiterentwickelte Videokolposkop mit Full-HD und in den Untersuchungsstuhl integriertem PC ist die ideale Ergänzung für den medi-matic Untersuchungsstuhl: präzise, lichtstark, komfortabel
Höchste Präzision durch Full-HD
Bei der Kolposkopie kommt es auf jedes Detail an. vidan2 ermöglicht eine Bilddarstellung in Full-HD und unterstützt bei der Diagnose alle gängigen Schnittstellen zur Einbindung ins eigene Netzwerk
Arzt-Patienten-Verhältnis
Der frei schwenk-, dreh-, und neigbare 21.5-Zoll Monitor dient zur großformatigen und exakten Darstellung des Untersuchungsbereiches und bietet die Möglichkeit, die Patientin auf Wunsch an der Untersuchung teilhaben zu lassen. Im Dialog Vertrauen schaffen
Ergonomie und Zeitersparnis
Der integrierte PC garantiert eine schnelle und unkomplizierte Sicherung und Dokumentation der Untersuchungsergebnisse direkt am medi-matic. Untersuchungen mit vidan2 können in einer ergonomisch optimalen und nicht ermüdenden Sitzposition erfolgen, die die Arbeit des Arztes erleichtert
Videokolposkop vidan2 integriert Preis CHF 20193.00
Artikelnummer 113.0007.0
für die medi-matic Modelle 115.7250.1 und 115.7550.1
Nicht nachrüstbar
Konnektivitätspaket Preis CHF 491.00
Artikelnummer 101.0531.0
Zur Erweiterung der Anschlussmöglichkeiten des integrierten Videokolposkop vidan2 (Artikelnummer 113.0007.0). Das Paket enthält einen zusätzlichen HDMI-Eingang und einen HDMI-Ausgang
Nachrüstung möglich
Videokolposkop vidan2 integriert Preis CHF 20193.00
Artikelnummer 113.0014.0
für den neuen medi-matic (Artikelnummer 115.9000.0)
Nicht nachrüstbar
Konnektivitätspaket Preis CHF 491.00
Artikelnummer 101.0728.0
Zur Erweiterung der Anschlussmöglichkeiten des integrierten Videokolposkop vidan2 (Artikelnummer 113.0014.0). Das Paket enthält einen zusätzlichen HDMI-Eingang und einen HDMI-Ausgang
Nachrüstung möglich
Vorinstallierte SCHMITZ Software mit Markierungs- und Kommentierungsfunktion für Bilder
Die Archivierung von Bildern und Videos erfolgt per LAN-Anbindung, gesicherter WLAN-Verbindung oder USB-Schnittstelle, eine optionale Anbindung über DICOM-, GDT- oder HL7 Schnittstelle ist möglich, siehe Hinweis in den technischen Daten
Flexible Positionierung rund um den Behandlungsstuhl für eine bequeme und effiziente Arbeitsweise
Der massive 5-Arm-Standfuss mit einzeln feststellbaren Rollen sorgt für einen jederzeit sicheren Stand
Anbindung an die Praxissoftware
DICOM Interface vidan2 Preis CHF 1384.00
Artikelnummer 113.0010.0
Inkl DICOM Lizenz, Anbindung des vidan2 Videokolposkops über die entsprechende Schnittstelle in der Praxis. Der Kontakt zum vidan2 wird über Remoteverbindung hergestellt, das Videokolposkop muss also bereits ins Netzwerk eingebunden sein
GDT Interface vidan2 Preis CHF auf Anfrage
Artikelnummer 113.0011.0
Anbindung des vidan2 Videokolposkops über die entsprechende Schnittstelle in der Praxis. Der Kontakt zum vidan2 wird über Remoteverbindung hergestellt, das Videokolposkop muss also bereits ins Netzwerk eingebunden sein
HL7 Interface vidan2 Preis CHF auf Anfrage
Artikelnummer 113.0012.0
Inkl HL7 Lizenz, Anbindung des vidan2 Videokolposkops über die entsprechende Schnittstelle in der Praxis. Der Kontakt zum vidan2 wird über Remoteverbindung hergestellt, das Videokolposkop muss also bereits ins Netzwerk eingebunden sein
Hinweis zur Anbindung an die Praxissoftware
Das vidan2 kann autark über ein USB-Speichermedium (nicht im Lieferumfang enthalten) betrieben werden, um Bilder und Videos darauf zu archivieren. Weiterhin kann die Archivierung per Netzwerkanbindung über einen definierten Ausgabeordner im lokalen Netzwerk erfolgen.
SCHMITZ garantiert nicht für die Einbindung in vorhandenes EDV-Systeme und den Anschluss weiterer Videoquellen wie z. B. eines Ultraschallgerätes
Nehmen Sie für weitere Fragen bitte Kontakt mit uns auf
Produktkonfigurator (medi-matic)
CHF 20 193.00
exkl. MwSt.
- Lieferzeit auf Anfrage

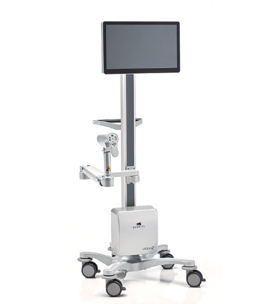

Videokolposkop vidan2 mobil
SCHMITZ Artikelnummer 113.0009.0
Das mobile Full-HD Videokolposkop - präzise, lichtstark, komfortabel
- mobiles System mit integriertem Rechner und 21.5" Touchscreen Monitor (grau/anthrazit)
- fahrbar auf Standfuss mit 5 feststellbaren Rollen, Ø Rollen 100mm, Standmass 815x660mm
- Videokolposkop mit LED Beleuchtung auf frei positionierbarem Schwenkarm, 1000mm lang, in RAL 9006 weissaluminium lackiert
- Monitor neig- und schwenkbar und in drei Höhenstufen feststellbar
- Gesamthöhe 1700mm
- Mit Netzwerkschnittstelle, HDMI- und USB-Eingang. Inklusive vorinstallierter SCHMITZ vidan2 Software zur Betrachtung und Archivierung
Vorinstallierte SCHMITZ Software mit Markierungs- und Kommentierungsfunktion für Bilder
Die Archivierung von Bildern und Videos erfolgt per LAN-Anbindung, gesicherter WLAN-Verbindung oder USB-Schnittstelle, eine optionale Anbindung über DICOM-, GDT- oder HL7 Schnittstelle ist möglich, siehe Hinweis in den technischen Daten
Flexible Positionierung rund um den Behandlungsstuhl für eine bequeme und effiziente Arbeitsweise
Der massive 5-Arm-Standfuss mit einzeln feststellbaren Rollen sorgt für einen jederzeit sicheren Stand
Videokolposkop vidan2 mobil Preis CHF 25989.00
Artikelnummer 113.0009.0
Konnektivitätspaket Preis CHF 2299.00
Artikelnummer 101.0620.0
Zur Erweiterung der Anschlussmöglichkeiten des vidan2. Das Paket enthält einen zusätzlichen HDMI-Eingang und einen HDMI-Ausgang. Mit zusätzlicher Fussbedienung als Bild-/Videospeichertaste
Nachrüstung möglich
Anbindung an die Praxissoftware für das mobile vidan2
DICOM Interface vidan2 Preis CHF 1384.00
Artikelnummer 113.0010.0
Inkl DICOM Lizenz, Anbindung des vidan2 Videokolposkops über die entsprechende Schnittstelle in der Praxis. Der Kontakt zum vidan2 wird über Remoteverbindung hergestellt, das Videokolposkop muss also bereits ins Netzwerk eingebunden sein
GDT Interface vidan2 Preis CHF auf Anfrage
Artikelnummer 113.0011.0
Anbindung des vidan2 Videokolposkops über die entsprechende Schnittstelle in der Praxis. Der Kontakt zum vidan2 wird über Remoteverbindung hergestellt, das Videokolposkop muss also bereits ins Netzwerk eingebunden sein
HL7 Interface vidan2 Preis CHF auf Anfrage
Artikelnummer 113.0012.0
Inkl HL7 Lizenz, Anbindung des vidan2 Videokolposkops über die entsprechende Schnittstelle in derPraxis. Der Kontakt zum vidan2 wird über Remoteverbindung hergestellt, das Videokolposkop muss also bereits ins Netzwerk eingebunden sein
Hinweis zur Anbindung an die Praxissoftware
Das vidan2 kann autark über ein USB-Speichermedium (nicht im Lieferumfang enthalten) betrieben werden, um Bilder und Videos darauf zu archivieren. Weiterhin kann die Archivierung per Netzwerkanbindung über einen definierten Ausgabeordner im lokalen Netzwerk erfolgen.
SCHMITZ garantiert nicht für die Einbindung in vorhandenes EDV-Systeme und den Anschluss weiterer Videoquellen wie z. B. eines Ultraschallgerätes
Nehmen Sie für weitere Fragen bitte Kontakt mit uns auf
Produktkonfigurator (medi-matic)
CHF 25 989.00
exkl. MwSt.
- Lieferzeit auf Anfrage
Technische Daten
- Full HD Kamera mit 1080p (1920x1080 Pixel), 36.5-fache stufenlose optische Vergrösserung auf vidan2-Monitor. Autofokus und manueller Fokus. Zwei frei definierbare Vergrösserunswerte, schnell
abrufbar per Knopfdruck.
Arbeitsabstand 300-400mm
- 3 Helligkeitsstufen mit max 30'000 Lux, Farbtemperatur 5700 K, Grünlicht mit elektronischem Filter, manueller Weissabgleich
- Die Lebensdauer der LED Lichtquelle beträgt ca 10 Jahre
- Bild (JPEG) und Videos (MPEG4) mit maximal 1 Minute Länge, Standbild
- 21.5 Zoll Full-HD Monitor mit medizinischer Zulassung.
Umschaltfunktion am Monitor: 1. Bild Videokolposkop, 2. und 3. digitale Quelle (optional)
- Unterbrechungsfreie Stromversorgung von bis zu 2 Minuten
vidan2 Software bereits vorinstalliert, zur Unterstützung eines linearen Arbeitsablaufes von der Betrachtung bis hin zur Archivierung
Schnittstellen
- USB 3.0 Typ A
- LAN (RJ-45 Gigabite Ethernet)
- HDMI-IN N (ein Anschluss als Standard, ein weiterer über das optionale Konnektivitätspaket)
- HDMI-OUT (ein Anschluss über dasoptionale Konnektivitätspaket)
Bitte beachten Sie bei allen möglichen Anbindungen das Medizinproduktegesetz,
besonders die Medizinprodukte-Betreiberverordnung
Hinweis zur Anbindung an die Praxissoftware
Das vidan2 kann autark über ein USB-Speichermedium (nicht im Lieferumfang enthalten) betrieben werden, um Bilder und Videos darauf zu archivieren. Weiterhin kann die Archivierung per Netzwerkanbindung über einen definierten Ausgabeordner im lokalen Netzwerk erfolgen.
Optional ist auch eine Einbindung in das vorhandene EDV-Systeme über DICOM-, GDT-, oder HL7-Schnittstelle möglich. Diese Leistung sowie eine evtl nötige Lizenz für die Schnittstelle werden von unserem Partner DEKOM Medical erbracht bzw vertrieben.
Für weitere Informationen besuchen Sie bitte die Webseite www.dicom-vidan.com.
Anschluss, Installation und/oder Implementierung des vidan2 und/oder dessen Software in die vorhandene EDV-Systeme wird von SCHMITZ nicht durchgeführt oder beratend unterstützt. SCHMITZ garantiert nicht für die Einbindung in vorhandene EDV-Systeme und den Anschluss weiterer Videoquellen, wie z. B. eines Ultraschallgerätes.
Evtl nötige Netzwerk- oder HDMI-Kabel, sowie USB-Speichermedien sind nicht Bestandteile des Lieferumfangs.

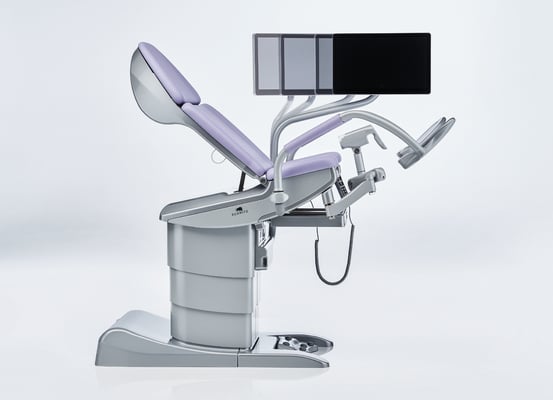

Flexibel in der Darstellung

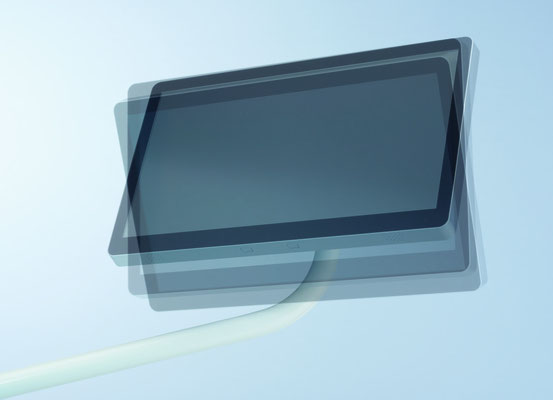

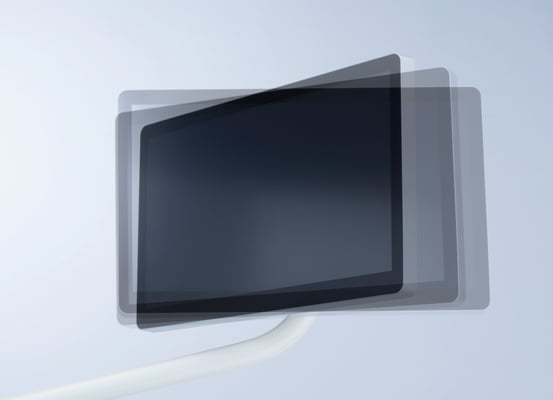

Frei schwenkbarer Monitor
Der frei schwenk-, dreh-, und neigbare Monitor unterstützt eine optimale Darstellung der Untersuchung.
Durch den 160° schwenkbaren Monitorarm kann die Patientin auf Wunsch jederzeit intensiver in die Untersuchung integriert werden

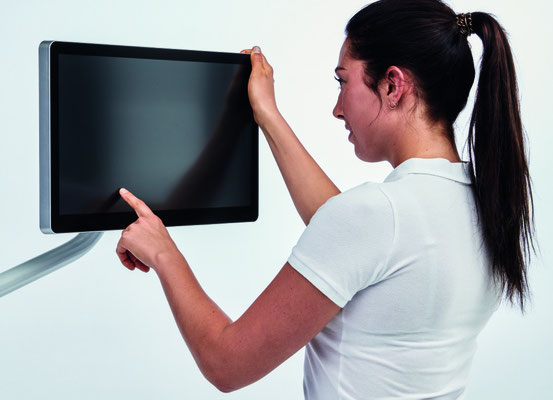

Eingabe über Touchscreen
Eingabe von Patientendaten direkt über den Touchscreen des Monitors
Einfache Bedienung
Umschalten der externen Videoquelle direkt am Monitor
Bildqualität und Technik
Die Untersuchung wird auf einen 21.5 Zoll Monitor übertragen. Die herausragende Bildqualität in Full-HD vereinfacht dem Arzt die Diagnose und die Entscheidung für die richtige Behandlung. Damit gibt die präzise Technik auch der Patientin ein Plus an Sicherheit.
Zoom
Die stufenlose Vergrößerung erlaubt eine punktgenaue Darstellung verschiedener Ansichten. Durch die bis zu 36.5-fache stufenlose optische Vergrößerung können auch kleinste Details in Full-HD Qualität begutachtet werden. Zwei frei definierbare Vergrößerungswerte, schnell abrufbar per Knopfdruck, helfen bei der Untersuchung Zeit zu sparen
Autofokus
Bei einem Arbeitsabstand von 300 bis 400mm erfolgt – unabhängig vom Zoomfaktor – eine automatische Fokussierung. Zusätzlich kann auch manuell fokussiert werden
Lichtstark: Die LED-Beleuchtung mit Grünlicht und -filter
Untersuchungsleuchte
Die lichtstarke LED Beleuchtung mit einer Farbtemperatur von ca 5.700 K ist in 2 Stufen einstellbar. Eine weitere Stufe übernimmt die Funktion einer Untersuchungsleuchte, mit bestechend realistischer Farbdarstellung und einer beeindruckenden Lichtstärke von 30.000 Lux bei 250mm Abstand
Grünlicht und -filter
Zur besseren Gewebedarstellung bei Abstrichen ist ein Grünlicht mit ergänzendem elektronischem Grünfilter zuschaltbar. Er erhöht den Kontrast, unterstützt damit die Hervorhebung einzelner Strukturen und erleichtert dem Arzt die Diagnose

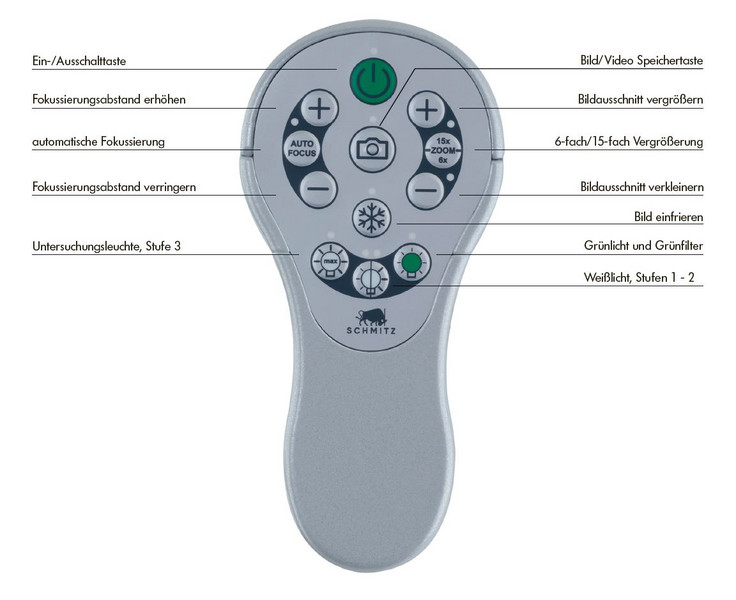

Bedienelemente
Die Bedienfunktionen des Videokolposkops sind übersichtlich angeordnet, so dass die Steuerung und Handhabung des Gerätes intuitiv erfolgt.
Durch eine Foto- und Videofunktionstaste können die Untersuchungsbefunde schnell und einfach dokumentiert werden.
Die Nutzung der 6- und 15-fach fixierten Vergrößerungstaste hilft bei der Untersuchung Zeit zu sparen
Die Funktion „Bild/Video speichern“ kann zusätzlich über die Fussbedienung des medi-matic Untersuchungsstuhls ausgelöst werden.
Platzsparende Parkposition
Das Videokolposkop vidan2 ist frei schwenk- und positionierbar.
Wird es nicht benötigt, kann es in eine Parkposition gebracht werden, die sehr wenig Platz benötigt.

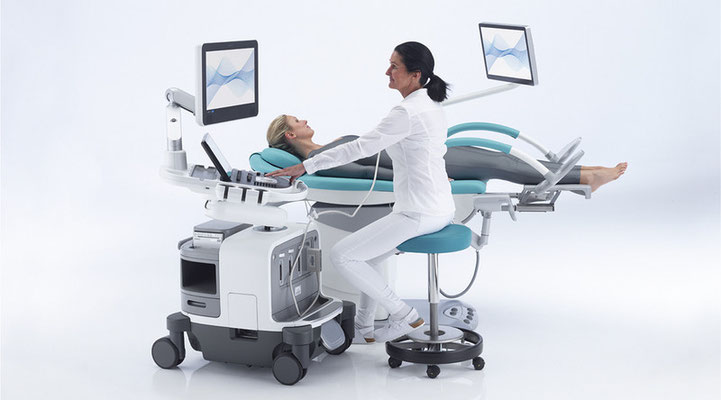

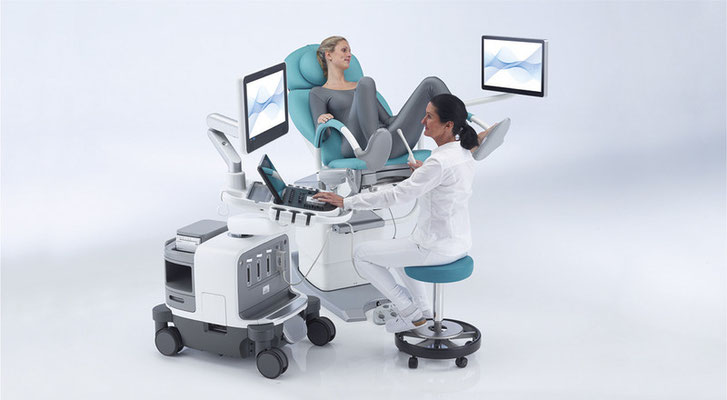

Übertragung von Ultraschallbildern
Der vidan2-Monitor lässt sich einfach auf ein angeschlossenes Ultraschallgerät oder eine andere digitale Videoquelle umschalten. Da sowohl Monitor als auch Monitorarm schwenkbar sind, kann die Patientin auf Wunsch in die Untersuchung und die Diagnose eingebunden werden.

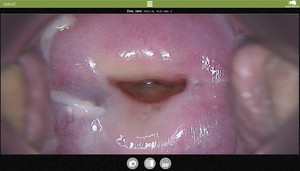

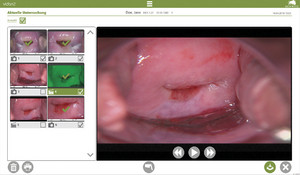

vidan2-Software: Die integrierte Lösung zum effizienten Arbeiten - komfortabel, schnell und einfach zu bedienen

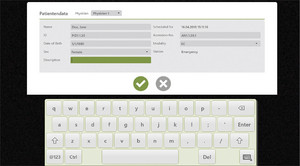

Einfache Anlage neuer personenbezogener Einträge direkt über Touchscreen am Monitor Die Patientenzuordnung kann somit direkt am Untersuchungsstuhl vorgenommen werden. Bei erfolgter Integrierung des vidan2 in ein vorhandenes Arzt-/ oder Krankenhausinformationssystem ist auch das Abrufen von Patientendaten oder einer Worklist möglich.
Nutzerfreundlich bis ins Detail
Neu erstellte Bilder oder Videos werden automatisch der Patientin zugeordnet. Die vorinstallierte SCHMITZ Software beinhaltet unter anderem eine komfortable Markierungs- und Kommentierungsfunktion für Bilder
Auswahl und Export der angefertigten Bilder/Videos
Zur Archivierung in der Patientendatei. Die Daten können auch exportiert werden in einen Übergabeordner im lokalen Netzwerk oder auf einen an den Untersuchungsstuhl angeschlossenen USB-Stick

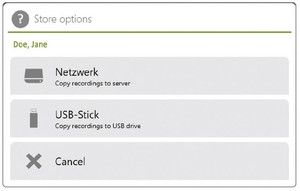

Auswahl der Archivierungsart
- lokales Netzwerk
- USB-Stick

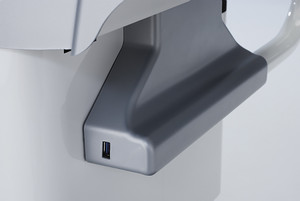

USB-Schnittstelle
Neben einer direkten Netzwerkanbindung über LAN-Kabel können Bilder und Videos auch per USB-Schnittstelle exportiert werden.
(Aus Datenschutzgründen ist die USB-Schnittstelle werkseitig mit gesichertem Portblocker ausgestattet, ohne Bild)
